網絡I/O控制模塊

發布時間：2013-02-18 作者：上海卓嵐 瀏覽量：8452

網絡I/O控制模塊ZLSN2002具有IO控制功能，除了已有的功能外，ZLSN2002具備了6個IO控制引腳，6個IO控制引腳都可以作為輸入或者輸出。是否具有IO控制引腳請打開zlvircom的設備配置對話框，然后點擊“更多高級選項”按鈕，看到“支持的高級功能”中，看IO控制功能是否打勾的。

輸出時，用戶可以通過網絡給ZLSN2002發送命令，將輸出引腳置高或者置低。其中“置高”指的是設置為3.3V電平，“置低”為0V電平。輸入有兩種方式。1）用戶通過網絡給ZLSN2002發送命令獲取IO口的最新輸入狀態。此時，ZLSN2002給計算機返回一個包含有IO口狀態的網絡數據包。2）輸入IO口上的邏輯電平的變化會自動觸發ZLSN2002向目的計算機發送IO口狀態報告。

卓嵐網絡I/O控制模塊的IO控制功能的特點：
1.IO口數量多：具有6個TTL電平IO口。
2.同時具備串口轉以太網的數據轉發通路，該通路和IO控制通路互不影響獨立工作。
3.IO口可作為輸入或者輸出。
4.IO口作為輸入的時候具備，自動報警功能，類似MCU的中斷機制，無需計算機實時查詢輸入端口狀態。

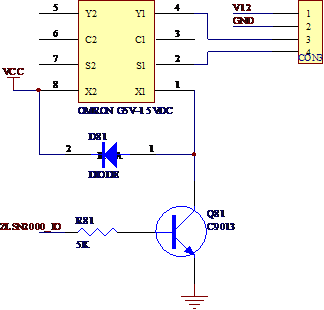

如圖所示為ZLSN2002的IO口控制門禁系統鎖的實際電路。只要將CON3的3、4接通就可以將門禁打開。這個任務由繼電器OMRON G5V-1 5VDC來實現，當X2、X1有電流時，繼電器的S1和Y1吸合并導通。ZLSN2002的IO引腳通過一個NPN的三極管放大電流，可選用9013三極管。
