“卓嵐物聯”微信小程序是方便地查看物聯網設備當前數據、歷史數據、控制設備的簡單有效的方法。查看和控制設備的實現可以在五分鐘內完成，簡單易用?！白繊刮锫?lián)”微信程序+“卓嵐云”云平臺是免費用物聯網解決方案，配合性價比高的卓嵐物聯網JSON網關，是實現物聯網系統的快速有效方法。
該系統可以將標準Modbus RTU設備、645協議儀表數據轉化為JSON格式上傳“卓嵐云”。設備配置采用界面話配置，無需編程?！白繊乖啤逼脚_采用AES加密驗證算法，有效保證數據通訊的安全性。卓嵐“JSON網關”涵蓋以太網、Wif、4G，其中5144J支持100個數據點位采集。
“卓嵐物聯”微信小程序是一個通用的數據采集、控制軟件，未限定具體應用領域，如果需要實現更為專業化設備的數據查看、控制，則可以為用戶定制微信小程序。
拿到卓嵐JSON設備網關，從官網下載ZLVircom配置工具:ZLVircom5.18-設備管理工具
進入設備管理搜索設備選中設備編輯設備：
點擊設備ID邊上的[-]按鈕可以看到設備二維碼，后面會用到。確認固件版本為1.595以上。為了能夠聯網請配置好IP。為了連接RS485設備，請配置好波特率。配置后后可以先點擊“修改設置”，然后再次進入后點擊“固件和配置”，彈出“配置和下載”。

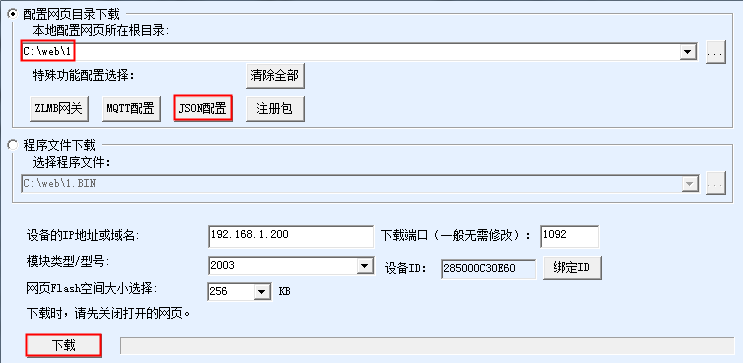

新建一個C:\web\1的空目錄。然后點擊“JSON配置”按鈕。

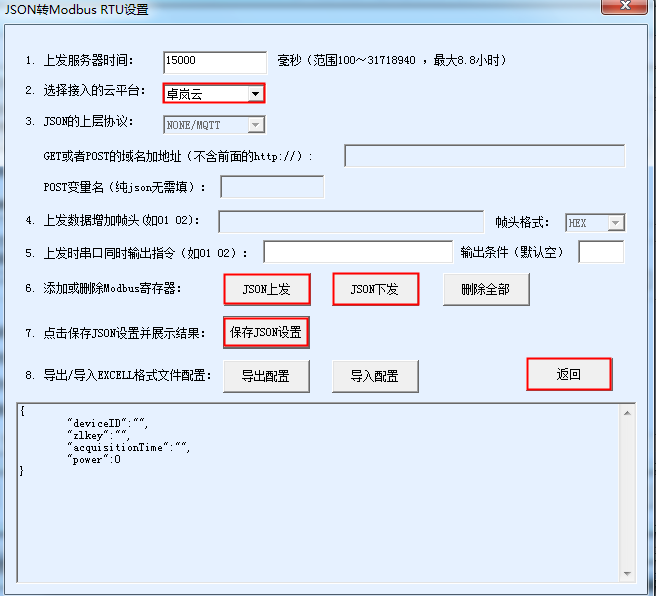

云平臺選擇“卓嵐云”。然后點擊“JSON上發”進入下面的JSON上發配置。返回后需要點擊“保存JSON設置”和“返回”。

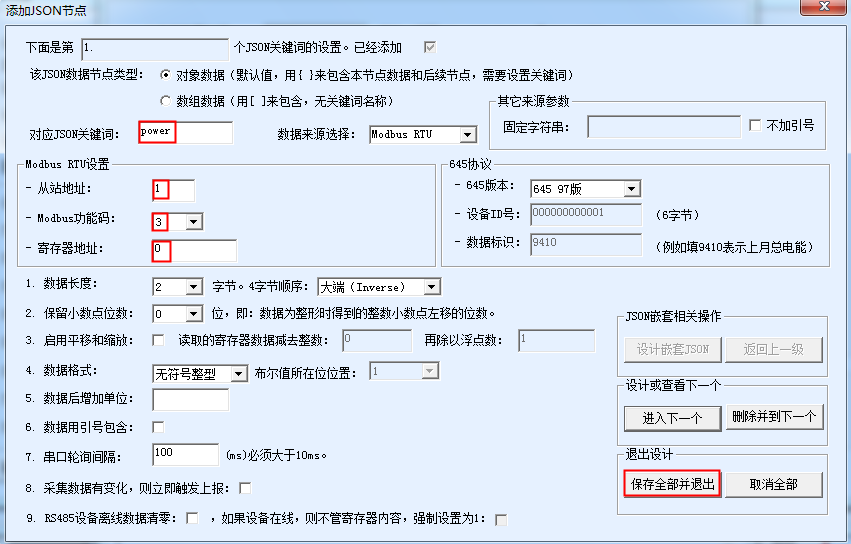

這里的JSON關鍵詞中寫入power（可以隨意，但是需要和“卓嵐物聯”微信程序中的對應），然后選擇Modbus的站地址、功能碼、寄存器。點擊“保存全部并退出”。我們用軟件模擬一個01地址、03功能碼、00地址的Modbus從站，并連接到設備串口。
返回“JSON配置主界面”后，點擊“保存JSON設置”，點擊“返回”。系統提示：
這里點擊“是”則自動配置好設備的目的IP和目的端口。然后，返回到“配置和下載”界面。點擊“下載”按鈕。然后點擊“確認”。之后設備重啟。
重啟后看到設備LINK燈變?yōu)樗{色表示連接上卓嵐云，ACT燈為藍/綠色閃爍，說明設備在自主采集數據。這樣設備端配置完畢！
打開微信，搜索微信小程序“卓嵐物聯”，打開“卓嵐物聯”小程序，點擊“登錄”。獲取微信的昵稱、頭像等，點擊“允許”。
點擊底部“設備管理”，點擊“添加設備”。由于還未添加設備類型，所以會跳轉到“類型添加”界面。每一種“設備類型”都有自己的JSON關鍵詞集合。在“添加類別”界面輸入一個新類型，比如“電表”，然后點擊“添加類型”按鈕。類型添加成功后會自動回到“添加設備”界面。

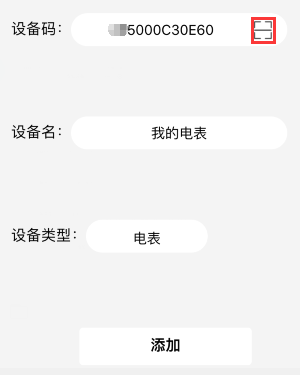

這里設備類型已經自動選擇了剛剛添加的“電表”類型。點擊設備碼右邊的[-]按鈕，掃描上一節中“設備參數設置”中按[-]按鈕彈出的二維碼輸入ID。設備名稱可以任意取，比如“我的電表”。
此時在設備列表中能夠看到這個設備。但是處于離線狀態，這是因為設備上傳的JSON關鍵詞和設備類型不完全匹配（上一節的JSON配置中有power這個詞）。現在需要在“設備類型”中添加power這個關鍵詞。
點擊底部“設備管理”，點擊“設備類型”按鈕。然后點擊剛剛添加的“電表”這個設備類型，進入“類別管理”，然后點擊“采集設置”，進入“采集點為設置”：

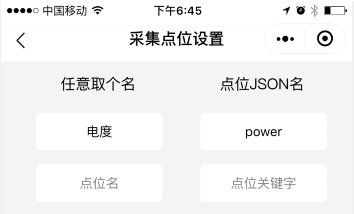

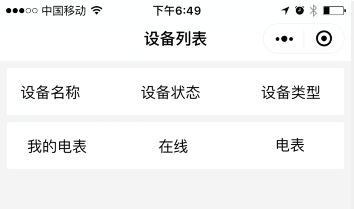

這里增加一個“電度”名字的點，JSON名為“power”（和設備JSON設置一一對應）。然后回到“設備列表”，過幾秒，下拉刷新一下界面，可以看到設備在線了。

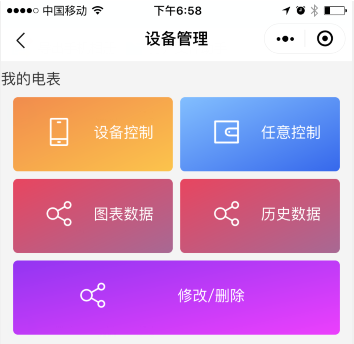

點擊“我的電表”，進入“設備管理”界面，這里可以查看數據和設置數據（或稱為控制）。

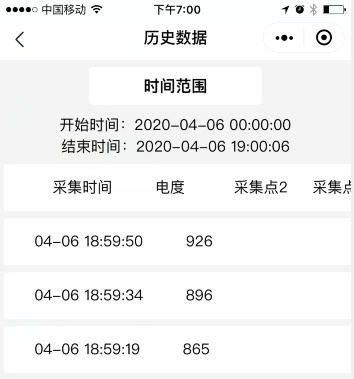

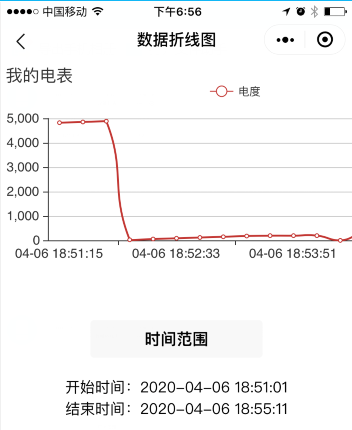

然后點擊“圖表數據”和“歷史數據”可以查看power這個點的數據。點擊“時間范圍”按鈕可以選擇需要查看的時間范圍。
以上講述了如何獲得Modbus儀表的數據，并且用“卓嵐物聯”查看歷史數據和獲得數據折線圖。下面介紹如何設置Mobus寄存器或者說控制設備。
進入之前第一節的ZLVircom的“JOSN轉Modbus配置”主界面，這里點擊“JSON下發”按鈕。

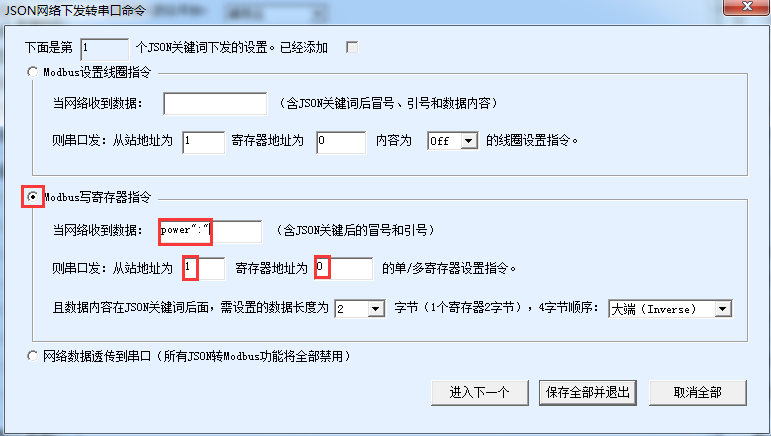

這里選擇“Modbus寫寄存器指令”，在收到數據中填寫“power”:””（這里特別注意在關鍵詞power后面增加一個雙引號、冒號和雙引號。然后填寫這個關鍵詞對應的站地址和寄存器地址，分別為1和0。點擊“保存全部并退出”?；氐缴弦粋€界面，按照之前的類似方式再保存和下載一遍。
打開“卓嵐物聯”微信小程序，進入“電表1”的“設備管理”界面，點擊“任意控制”：

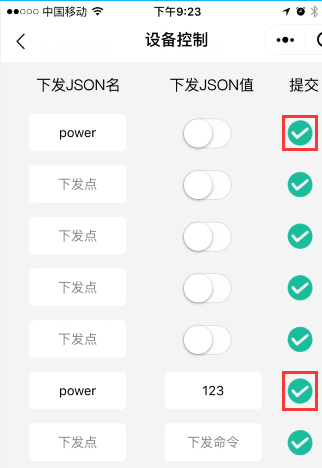

任意控制里面提供兩類設置，先看第6行，在“下發JSON名”中輸入需要下發的JSON節點的名字，這里是“power”，然后輸入需要設置的值，這里是“123”，然后點擊右邊的“勾”，此時發現遠程設備的Modbus寄存器已被設置為“123”。
第二類設置是0、1的設置，請看“任意控制”界面第一行?？梢韵掳l(fā)0、1的簡單數據。

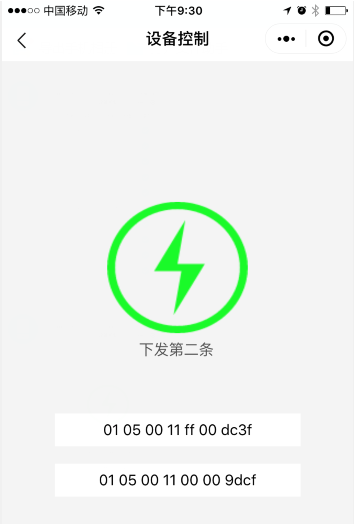

以上是Modbus的寄存器的設置。對于非標的指令，我們可以通過“設備管理”界面的“設備控制”按鈕，交替下發兩條指令中的一條。指令通過十六進制設置。
如果下發十六進制指令，需要在ZLVircom的“JSON下發設置”中選擇第三類“網絡數據透傳到串口”。
以上說明展示“卓嵐物聯”小程序在采集Modbus儀表、645協議電表的數據以及控制命令下發的方便性?！白繊刮锫?lián)”是一個通用框架，我們提供定制化的私有云平臺設計和私有微信小程序設計，為您的具體應用量身定做，貼近實際項目需求，快速打通手機端、云端和設備端。
