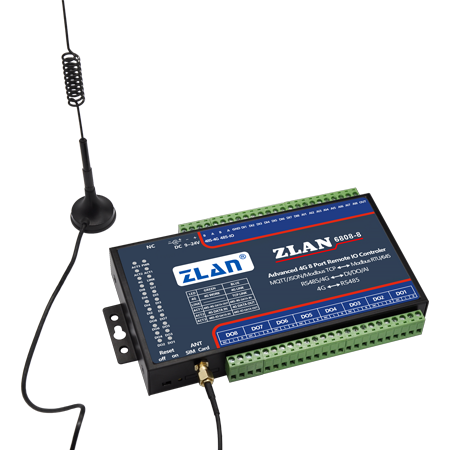

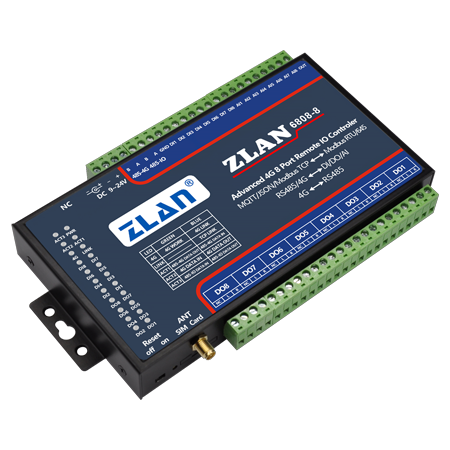

8路DI/DO/AI遠程IO控制器
ZLAN6808
4G/RS485遠程控制
概述
ZLAN6808是上海卓嵐信息科技有限公司推出的8路遠程IO控制器，支持8路DI/DO/AI，即數字量輸入、繼電器輸出、模擬量輸入（含電壓量、電流量）。同時支持串口服務器功能，在RS485接口上掛接第三方的RS485采集器、控制器，實現遠程控制。
其中DI支持干節點和濕節點，帶光耦隔離；DO為繼電器輸出，具有5A 250V AC或5A 30V DC的控制能力；AI輸入中的前4路支持0～5V電壓量輸入，后4路支持4~20mA電流量輸入。AI精度為12位。
ZLAN6808的通訊模式支持 4G、CAT1、RS485、以太網、LoRa、Zigbee、NB。對應的子型號分別如下：
| 支持型號 | 通訊介質 | 網口接口 | 支持協議 | 說明 |
| ZLAN6808-8 | 4G CAT1/GPRS/RS485 | 4G CAT1 | Modbus TCP/Modbus RTU/JSON/ MQTT | 支持4G CAT1通訊或者2G通訊 |
| ZLAN6808-1 | RS485 | 無 | Modbus RTU | 僅支持 RS485 |
| ZLAN6808-3 | 以太網TCP UDP/RS485 | 以太網 | Modbus TCP/Modbus RTU/JSON/MQTT | |
| ZLAN6808-7 | LoRa/RS485 | LoRa | Modbus RTU | |
| ZLAN6808-5 | 4G 7模全網通/RS485 | 4G 全網通 | Modbus TCP/Modbus RTU/JSON/ MQTT | |
| ZLAN6808-2 | NB/RS485 | NB-IoT | Modbus TCP/Modbus RTU/JSON/MQTT |

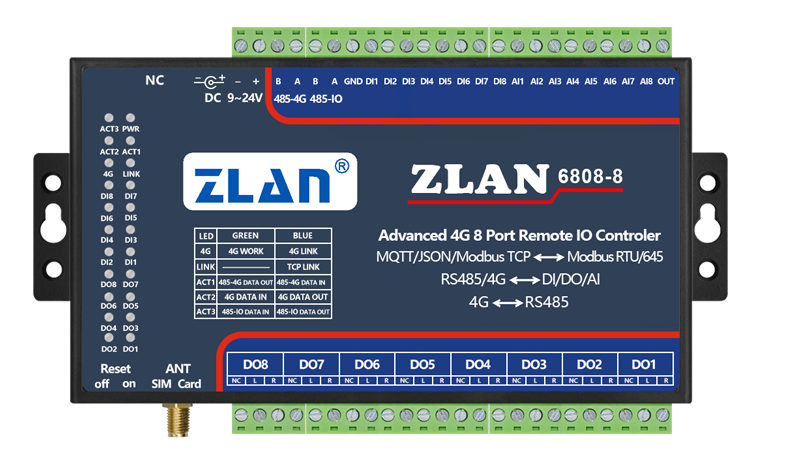

ZLAN6808分為4種對外接口，如上圖：
1. 485-IO：這是一個 RS485 接口，通過這個接口可以對 DI/DO/AI 進行讀寫和控制。通過它實現本地 RS485 控制，通信協議支持 Modbus RTU 協議。
2. 網絡接口：這個接口是遠程控制通訊方式可以為 4G CAT1、以太網、LoRa、NB-IoT、Zigbee 等，根據子型號的不同而不同，參考上表。其中6808-1不支持網絡接口，只有本地RS485控制。
3. 485-4G：RS485接口，所有從網絡接口過來的數據，都會發送到這個串口輸出。反之，從這個接口接收的串口數據都會轉發到網絡上。即ZLAN6808除了遠程IO控制功能還是支持串口服務器功能，可以在485-4G接口上接各種采集和控制設備。
4. DI/DO/AI：這個是外部控制接口，可以由485-IO和網絡接口控制，但是不能通過485-4G控制。
特點
產品規格
外形
串口參數
軟件
AI輸入形式
功耗
6808-8（4G CAT1）參數
6808-3（以太網）參數
6808-7（LoRa）版本參數
工作環境
檢測報告
產品視頻
